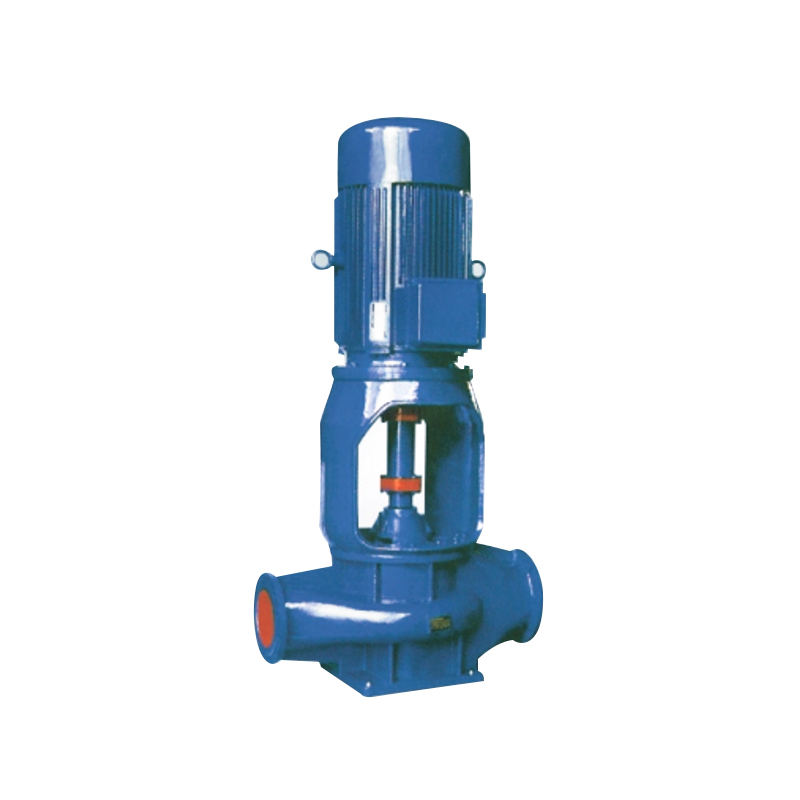

SLB قابلة للانفصال الرأسية ذات الطرد المركزي لمضخة الطرد المركزي الشفط

تتبنى سلسلة مضخة الطرد المركزي المزدوج للشفط العمودي القابلة للفصل SLB النموذج الهيدروليكي الجيد المتاح محليًا ودوليًا ، مما يضمن أداء مستقر وكفاءة عالية. يتميز المنتج ببنية مضغوطة مع بصمة صغيرة ، وتشغيل سلس ، واهتزاز منخفض ، وتركيب وصيانة مريحة.

نطاق الأداء
قطر المخرج: DN = 100 ~ 350 مم
نطاق التدفق (النقطة المصنفة): Q = 100 ~ 1680 متر مكعب/ساعة
نطاق الرأس (النقطة المصنفة): H = 6.8 ~ 123 م

الأداء الهيدروليكي
يتم تحسين النموذج الهيدروليكي للمضخة من خلال محاكاة الكمبيوتر ، مما يمنح المضخة المزدوجة SLB الكفاءة العالية وأداء مكافحة التكافؤ المتميز. بالمقارنة مع المنتجات المحلية المماثلة ، تحقق هذه السلسلة كفاءة أعلى من 1-3 ٪ وتعزيز مقاومة التجويف.

ظروف التشغيل
1. الحد الأقصى لضغط العمل في النظام هو 2.5 ميجا باسكال ؛ وهذا هو ، ضغط منفذ المضخة = رأس مضخة ضغط مدخل المضخة ≤ 2.5 ميجا باسكال. استنادًا إلى الحد الأقصى للضغط الذي يمكن للمضخة التعامل معه ، يتم تصنيع جسم المضخة والغطاء من الحديد الزهر الرمادي (1.6 ميجا باسكال) ، أو الحديد الدكتايل (2.0 ميجا باسكال) ، أو الفولاذ المصبوب (P 2.5 ميجا باسكال بما في ذلك الفولاذ المقاوم للصدأ). يرجى تحديد تصنيف الضغط أو المواد عند الطلب.
2. وسط العمل هو الماء النظيف أو غيرها من السوائل ذات الخواص الفيزيائية والكيميائية مماثلة للمياه النظيفة ، مع درجة حرارة لا تتجاوز 100 درجة مئوية.

الميزات الهيكلية
1. بنية مضغوطة مع بصمة صغيرة. يتم محاذاة كل من المدخل والمنفذ أفقياً ، مما يجعل التثبيت سهلاً. يسمح الهيكل القابل للفصل الصيانة دون إزالة أنابيب المدخل/المخرج أو المحرك. لتفكيك ، ببساطة تخفيف البراغي التي تربط جسم المضخة وتغطيها ، وإزالة الاقتران الوسيط. يمكن إخراج المكونات الوسيطة كوحدة واحدة ، مما يجعل الصيانة مريحة للغاية. هذه الميزة واضحة بشكل خاص عند استبدال المحامل والأختام الميكانيكية في المضخات ذات السعة الكبيرة ، والتي تكون عرضة للارتداء.
2. البعد المحوري لمكونات الدوار قصيرة ، مما يضمن صلابة جيدة ، والاتصالات بين المضخة ، والإطار المحرك ، والمحرك ، والاقتران كلها مثبتة. وهذا يؤدي إلى تركيز عال من المكونات. بالإضافة إلى ذلك ، فإن النموذج الهيدروليكي الجميل يلغي فعليًا القوى المحورية والشعاعية ، مما يضمن تشغيل سلس مع ضوضاء منخفضة واهتزاز.
3. يتم دعم عمود المضخة من خلال محامل مستقلة مصنوعة من المحامل المستوردة عالية الجودة (NTN ، NSK ، SKF ، إلخ) ، وضمان التشغيل الآمن على المدى الطويل للمحرك. يتم تشحيم المحامل مع الشحوم ، ويتم تجهيز غطاء المحمل بكوب من النفط لسهولة إعادة التعبئة بمسدس الشحوم عالي الضغط.

ختم
تستخدم المضخة الأختام الميكانيكية مع الجرافيت مقابل كربيد التنغستن لزوج الاحتكاك الختم ، مما يضمن عدم وجود تسرب وحياة خدمة أطول.

معلمة الأداء
